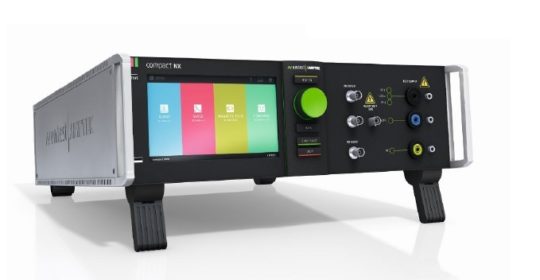

NX5 Series – sähköisten transienttien testaamiseen

Amitronicilta EM-test:n Compact NX5 Series 5kV testausjärjestelmä sähköisten transienttien testaamiseen.

Compact NX5 Series testausmahdollisuudet:

  • Burst
  • Surge
  • Power Fail
  • Telecom Surge

Järjestelmä on helppokäyttöinen ja sitä voidaan ohjata iec.control-ohjelmistolla, laitteen omalta 7” näytöltä tai remote control-komennoilla.

1-vaihejärjestelmä :

  • Laitteen virtavaihtoehdot: 16V tai 32V
  • Jännitevaihtoehdot 1-vaiheiselle järjestelmälle: 300V tai 400V

3-vaihejärjestelmä (käyttää ulkoista coupleria):

  • Laitteen virtavaihtoehdot: 16A, 32A, 63A, 125A ja 200A
  • Laitteen jännitevaihtoehdot: 3*480 VAC (P-P), 3*690 VAC (P-P) tai 3*690 VAC (P-P); 1,000 VDC.

Lisäksi laitteisiin löytyvät kattavasti standardivaatimuksien mukaiset optiot:

  • CCI – Capacitive Coupling Clamp
  • VARIAC NX 1-260-16 – Motorized variac for voltage variation
  • TVT 1-250-16 – Tapped voltage transformer for voltage dips
  • DCD 5 SR- and ST-Series – Surge Coupling/Decoupling networks for signal/data lines
  • MFC 1000 – Magnetic field coil for power-frequency and pulsed magnetic fields

DATASHEET

Esimerkkejä standarditesteistä, joita testausjärjestelmällä voidaan tehdä:

IEC 61000-4-4; IEC 61000-4-5; IEC 61000-4-8; IEC 61000-4-9; IEC 61000-4-11; IEC 61000-4-29; EN 61000-6-1; EN 61000-6-2; ECE-R10; EN 300329; EN 300340; EN 300342-1; EN 300386 V1.3.2; EN 301489-1; EN 50121; EN 55024; IEC 60255-22-5; FCC 97-270 (part 68); IEC 61326; IEC 61850-3

Saatavilla on myös 7kV NX7-malli

Ota yhteyttä myyntiimme.
